Особенности работы с эквалайзерами

Думаю, не будет преувеличением сказать, что эквалайзер – это основной инструмент обработки звука как при записи, так и при живой работе. Частотная обработка осуществляется почти на каждом инструменте. Очень редко получается сразу получить искомый звук или его оттенок, не пользуясь при этом эквалайзером. Этот прибор появился вместе со звукозаписью как таковой и является ее неотъемлемой частью и по сей день. В начале были простые регуляторы тембра на краях частотного диапазона и они могли только ослаблять сигнал в своей полосе, теперь же они эволюционировали до сложнейших многополосных параметрических эквалайзеров. Рассмотрим два основных вида этих приборов: графический и параметрический эквалайзеры.

Графический эквалайзер

Получил свое название благодаря принципу его исполнения, при котором положение ползунков отображает вид получаемой частотной характеристики. Этот прибор представляет собой набор фильтров различных частот, которые они могут пропускать. Весь сигнал, состоящий из множества частот, делится на несколько сигналов с более узкими частотными диапазонами. Графический эквалайзер позволяет осуществлять усиление (подъем) или ослабление (завал) этих сигналов. Эти частоты (полосы) отстоят друг от друга на одинаковый интервал, который имеет три значения: 1, 1/2 и 1/3 октавы. Само собой, наиболее удобными и функциональными являются 1/3–октавные эквалайзеры. Особенностью многих дешевых графических эквалайзеров является то, что их усиление не является симметричным относительно центральной частоты, по которой осуществляется регулирование. Если нормальная АЧХ эквалайзера при подъеме на какой либо частоте представляет собой что-то вроде колокола, то у такого горе–эквалайзера усиление уменьшается в сторону понижения частоты гораздо медленнее, чем в сторону ее повышения. На низких частотах это еще почти не заметно, но с повышением регулируемой частоты эффект многократно усиливается. Поэтому при покупке эквалайзера стоит проверить симметричность его АЧХ на спектроанализаторе, благо сейчас это уже не такая труднодоступная вещь, как раньше, можно обойтись простым ноутбуком с необходимым программным обеспечением. В силу своей относительной дороговизны и малой гибкости, графические эквалайзеры редко применяются для обработки отдельных инструментов, но ими очень удобно корректировать АЧХ акустических систем концертных залов и клубов.

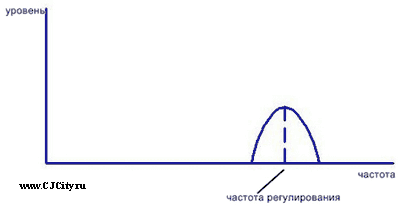

Рис. 1 - АЧХ нормального эквалайзера
Рис. 1. АЧХ нормального эквалайзера

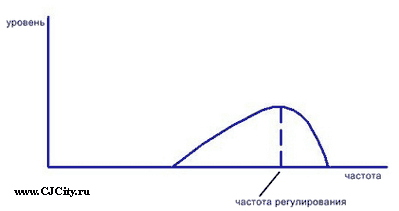

Рис. 2 - АЧХ некачественного эквалайзера
Рис. 2. АЧХ некачественного эквалайзера

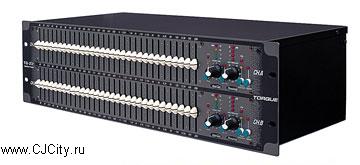

Рис. 3 - Графический Эквалайзер
Рис. 3. Графический Эквалайзер

Параметрический эквалайзер

Такой эквалайзер обычно устанавливается в линейках дорогих микшерных пультов. В отличие от графического, у параметрического эквалайзера частота регулирования может плавно перемещаться по всему частотному диапазону. Кроме того, ему присущ еще и такой параметр, как ширина полосы (width) или ее обратная величина – добротность (Q). То есть, если в графическом эквалайзере мы имеем фиксированную ширину полосы, то в параметрическом мы можем изменять ее в широких пределах. В некоторых эквалайзерах реализован принцип «пропорционального Q». Дело в том, что увеличивая ширину полосы, мы увеличиваем и площадь нашего колокола, т.е. мощность сигнала. Во избежание этого и для повышения точности регулирования эквалайзер при увеличении ширины полосы уменьшает уровень сигнала. Многие считают эту функцию полезной. В некоторых простых микшерных пультах с целью удешевления устанавливаются так называемые полупараметрические эквалайзеры. Их отличие от полностью параметрических состоит в том, что в таких эквалайзерах нет возможности регулировать ширину полосы.

Рис. 4 - Параметрический эквалайзер
Рис. 4. Параметрический эквалайзер

Еще одна разновидность – шельфовые эквалайзеры. С их помощью осуществляется регулировка на краях частотного диапазона. Такие эквалайзеры более близки к параметрическим, чем к графическим. Здесь мы имеем только два параметра регулирования: частоту и величину усиления или ослабления. Следовательно, шельфовый эквалайзер регулирует уровень звучания ниже какой-нибудь частоты на низких частотах и выше выбранной частоты на высоких.

Следует также упомянуть об обрезных фильтрах, которые обрезают все частоты ниже или выше какой-нибудь выбранной вами частоты. Такие фильтры используются, например, для удаления низкочастотного гула сети или сигналов, лежащих выше человеческого порога слышимости.

Применение эквалайзера

Бывает так, что несколько музыкальных инструментов имеют примерно одинаковые рабочие частоты, что при их одновременном звучании звук становится не таким, как хотелось бы. Тогда задача эквалайзера – убрать мешающие и выделить полезные, характерные для того или иного музыкального инструмента частоты. Для начала, следует определить, какие частоты регулировать и насколько. Выставляем на эквалайзере узкую полосу обрабатываемых частот. Затем вращаем регулятор изменения частоты и проходимся эквалайзером по всему частотному диапазону инструмента. При этом усиление эквалайзером выбранной частоты должно составлять около шести децибел. Такая процедура позволит изучить спектр инструмента и выяснить какие частоты полезны, а какие портят звучание. Найдя такие частоты, нужно поэкспериментировать с шириной полосы и усилением на ней, пока звучание не станет таким, каким вы его и задумывали.

Вот несколько общих характеристик, которыми можно руководствоваться при эквализации тех или иных инструментов:
Частоты ниже 100 Гц делают звук более массивным и ощутимым, но также могут сделать его бубнящим.
Частоты от 100 до 250 Гц могут добавить звуку полноты.
Частоты около 400 Гц делают звук более грубым.
Частоты от 600 до 800 Гц добавляют звуку глубины и полноты.
Частоты от 1 до 2 кГц могут усилить атаку звука и обозначить удар барабана.
Частоты от 2 до 4 кГц делают звучание инструмента более близким, усиливают эффект присутствия.
Частоты от 5 до 7 кГц делают звук инструмента более резким.
Частоты от 10 до 18 кГц добавляют звуку прозрачности и воздушности.

Вокал
Для создания полноты можно поднять частоту 150Гц на 2-3дБ.
Для поднятия разборчивости добавьте немного на частоте 3кГц.
Чтобы усилить эффект присутствия, добавьте несколько децибел на частоте 5-6кГц.
Если в вокале присутствует свист, тогда нужно снизить усиление между 7 и 10кГц.
Для яркости и прозрачности поднимите уровень выше 12кГц.

Электрогитара
Для этого инструмента существует огромное количество вариантов эквализации, каждый из которых подходит под определенное ее звучание. Тут главное – побольше экспериментировать. Но я все же дам несколько общих советов.
Для устранения тусклости звучания электрогитары, нужно ослабить сигнал на частотах ниже 100Гц.
Усиление частот от 120 до 250Гц придаст звуку теплоту.
Усиление частот от 2,5 до 4кГц подчеркнет атаку, а усиление 5кГц придаст яркости.

Акустическая гитара
Акустическая гитара звучит лучше, если немного снизить частоту 80Гц и от 800 до 1кГц.
Если хотите получить теплый и полный тон, можете попробовать усилить 150 и 250Гц.
Добавьте несколько децибел на частоте от 3 до 5кГц, если хотите подчеркнуть атаку и перкуссию.
Добавление нескольких децибел на частоте 5кГц придаст яркости инструменту.

Бас-гитара
Очень важно всегда помнить, что бас-гитара и большой барабан «бочка» работают в близких диапазонах, поэтому нужно стараться чтобы были ясно слышны оба инструмента. Нужно настроить частоты так, чтобы обеспечить для каждого из них свое пространство. Как правило, у бас-гитары вырезаются те частоты, которые поднимают у бочки.

Барабаны
Для уменьшения картонного призвука у большого барабана, я советую вырезать немного между 600 и 800Гц.
Для того чтобы подчеркнуть щелчок удара колотушки приподнимите частоты от 2,5 до 5кГц.
При обработке малого барабана усиление от 3 до 5кГц подчеркивает атаку, а подъем на частоте 10кГц делает звук хрустящим.
Для том-тома рекомендуется небольшое усиление в полосе от 200 до 250Гц.
Вырезание частот ниже 200Гц позволяет избавится от шума остальных инструментов при живой записи хета.
Если тарелки звучат неясно, срежьте несколько децибел в полосе от 1 до 2кГц.
Ударные инструменты с высоким тоном, такие как шейкер, хорошо звучат если немного усилить высокие частоты (выше 10кГц). Это придаст звуку яркость и мягкость. Можно срезать все частоты ниже 500Гц, чтобы избавится от резкости, которая иногда может возникать при слишком близком расположении микрофона при записи.

Вот пожалуй и все. Хотя эта статья и не является исчерпывающей, но она наверняка поможет начинающим музыкантам и звукорежиссерам разобраться в самом важном процессе звукозаписи – частотной обработке.

Alexandr Boltenko, 17.10.2006
